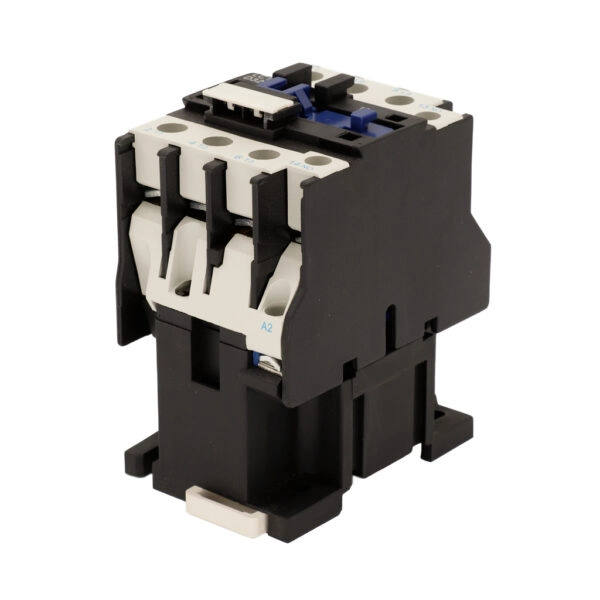

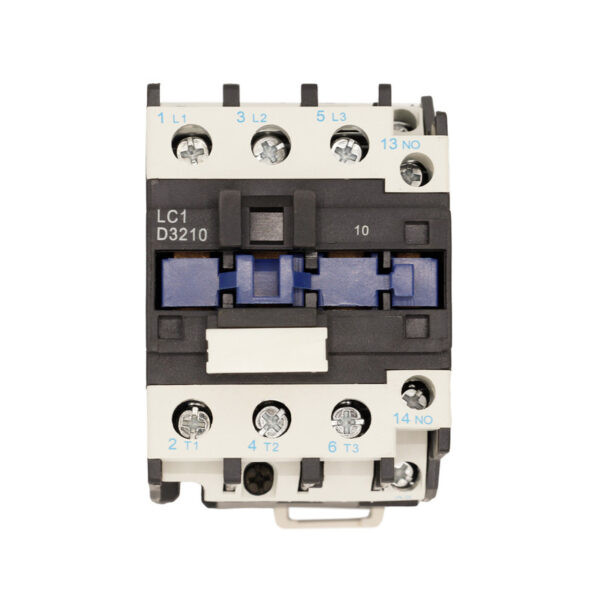

کنتاکتور 32 آمپر تله مکانیک (چینی)LC1-D32 - کنتاکتور 15 کیلووات 220ولت ا LC1-D32 TELE

کنتاکتور نوعی کلید الکترومغناطیسی است که جهت کلید زنی و یا کنترل مدار قدرت استفاده می شود. کنتاکتورها دارای تعدادی کنتاکت می باشند و با تغییر حالت کنتاکت ها، مدار قطع ، وصل و یا تغییر اتصال می دهد. کنتاکتورها به تنهایی در برابر اضافه جریان و یا اتصال کوتاه از مدار محافظت نمی کنند در نتیجه در مدارات از کلیدهای حفاظتی و فیوزها استفاده می شود.

نحوه عملکرد کنتاکتور

کنتاکتور ها دارای دو هسته ثابت و متحرک می باشند. هسته ثابت درون یک سیم پیچ قرار دارد (به این بخش مدار فرمان کنتاکتور گفته می شود). هسته متحرک توسط فنری با فاصله از هسته ثابت قرار گرفته است. و کنتاکت های قدرت روی هسته متحرک نصب شده اند. وقتی سیم پیچ کنتاکتور به منبع تغذیه متصل شود هسته ثابت به آهن ربا تبدیل می شود و  هسته متحرک را به سمت خود  جذب می کند و در هنگام قطع شدن منبع تغذیه ، توسط فنر به حالت اول خود برمی گردد. این جابجا شدن هسته متحرک، باعث باز و بسته شدن کنتاکت ها می شود.

تست کنتاکتور

مولتی متر را روی حالت تست بوق تنظیم کنید و اتصال بین تیغه های کنتاکتور را بررسی کنید. زمانی که برق به بوبین کنتاکتور وصل نیست هیچ کدام از تیغه ها نباید به هم متصل باشند. و هنگامی که برق به بوبین کنتاکتور وصل است هر یک از تیغه های ورودی باید به تیغه های خروجی مربوط به خود متصل باشند. اگر هر دو مورد درست انجام شد، کنتاکتور سالم است.

کاربرد کنتاکتور

به طور کلی کنتاکتورها برای برقراری ارتباط بین مدار فرمان و مدار قدرت مورد استفاده قرار می گیرند یعنی هرگاه در یک مدار یک جریان ضعیف داریم مثلا در خروجی تجهیزاتی مانند کنترل فاز،کنترل بار و … و میخواهیم یک تجهیز با جریان زیاد مانند یک موتور را کنترل کنیم از کنتاکتورها استفاده می کنیم.

مزایای استفاده از کنتاکتورها

1. امکان کنترل دستگاه از راه دور را فراهم می آورد.
2. امکان کنترل دستگاه از چندین مکان را فراهم می کند.
3. سرعت قطع و وصل زیاد
4. استهلاک کم
5. عمر مکانیکی بیشتری نسبت به سایر کلیدها دارد.
6. دارای حفاظت مناسب و مطمئن می باشد.
7. از خطرات وصل ناگهانی و ناخواسته دستگاه هنگام وصل برق جلوگیری می کند.
