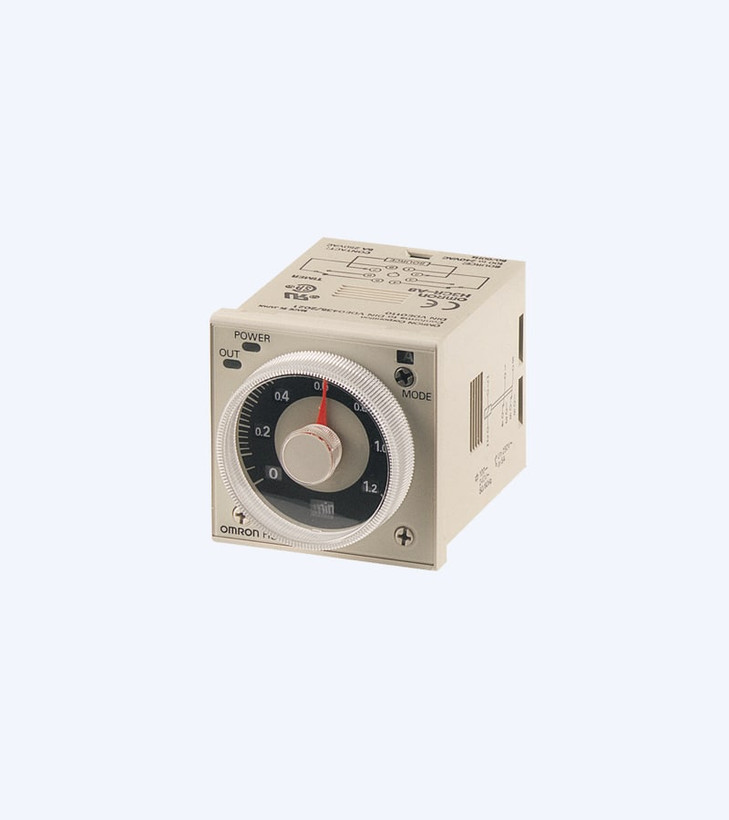

تایمر آنالوگ مولتی رنج 8 پایه مدل H3CR-A8

 تایمر امرن مدل H3CR-A8 با ولتاژ تغذیه AC24-48/DC12-48

تایمر امرن H3CR-A8 نیز مانند تایمر H3CR-A AC24-48/DC12-48 OMI از تایمر های برند امرن است. رله یا تایمر ها زمانی وظیفه کنترل مدار برای مدت مشخصی را بر عهده دارند .

تایمرها در اصل مدت زمان بین دو عمل خاص را تعیین می کنند.

• تایمر آنالوگ مولتي مود، مولتي رنج
• با ابعاد mm  ۴۸x۴۸
• رنج زمانی s  ۰.۰۵ تا h۳۰۰
• دارای خروجی رله ای
• هشت پایه

•

  کاربردهای تایمر امرن H3CR-A8

• تابلو‌های فرمان
• اتوماسیون
• زمان سنجی
• راه اندازی خودکار دستگاه‌ها
• شروع و راه‌اندازی
• پمپ آب
• گلخانه و پرورش قارچ
•

  تایمر امرن H3CR-A8

  انواع تایمر ۸ پایه

  تایمر آنالوگ

  این تایمرها عموما زمانی که سپری شده است را نمایش نمی‌دهند، اما از طریق یک هشدار دهنده عمل کردن یا خاموش بودن دستگاه را به کاربر نمایش می دهد.

  تایمر دیجیتال

  این تایمرها بر خلاف تایمرهای آنالوگ، زمان در حال سپری شدن و زمانی که برای تایمر تنظیم شده است را نمایش می‌دهند.

  حالت های عملیاتی

  تایمرهای امرن دارای چندین حالت عملیاتی مختلف هستند که هر مدل یک یا چند حالت عملیاتی را پشتیبانی میکند که با توجه به نوع ورودی و خروجی مورد نیاز انتخاب می شوند. چهار حالت عملیاتی پایه ای که بیشتر استفاده می شوند عبارتند از:

• عملیات تاخیر روشن (ON-delay): در این حالت، تایمر پس از دریافت یک سیگنال ورودی، پس از گذشت زمان تعیین شده، یک سیگنال خروجی ایجاد می کند. این نام به این دلیل استفاده می شود که بین زمانی که سیگنال ورودی دریافت می شود (یعنی روشن می شود) و زمانی که سیگنال خروجی ایجاد می شود، تاخیر وجود دارد.
• عملیات تاخیر خاموش (OFF-delay): در این حالت، خروجی همزمان با ورودی روشن می شود و سپس خروجی زمانی خاموش می شود که تایمر پس از گذشت زمان تعیین شده، سیگنال خروجی را قطع می کند. زمان تنظیم شده از زمانی که ورودی خاموش می شود، محاسبه می شود. این نام به این دلیل استفاده می شود که بین زمانی که سیگنال ورودی خاموش می شود و زمانی که سیگنال خروجی خاموش می شود، تاخیر وجود دارد.
• عملیات چشمک زن (Flicker): در این حالت، تایمر با دریافت یک سیگنال ورودی، یک سیگنال خروجی را به صورت چشمک زن ایجاد می کند. این نام به این دلیل استفاده می شود که خروجی به صورت متناوب روشن و خاموش می شود.
• عملیات بازه (Interval): در این حالت، تایمر با دریافت یک سیگنال ورودی یا روشن شدن تغذیه، یک سیگنال خروجی را برای مدت زمان تعیین شده ایجاد می کند. این نام به این دلیل استفاده می شود که خروجی برای یک بازه زمانی مشخص فعال می شود.

• نحوه کار با تایمر امرن H3CR-A8

  جهت تنظیم تایمر امرن H3CR-A8 حالت عملیاتی مورد نظر خود را با استفاده از دکمه mode انتخاب کنید. حالت عملیاتی با نمادهای A، B2، E و J نشان داده می شود. برای توضیحات بیشتر در مورد هر حالت، به راهنمای کاربری مراجعه کنید.

  بعد از انتخاب حالت عملیاتی، زمان مورد نظر خود را با استفاده از دستگاه تنظیم زمان تعیین کنید. دستگاه تنظیم زمان دارای دو دکمه است: یک دکمه برای انتخاب واحد زمان (ثانیه، دقیقه، ساعت یا 10 ساعت) و یک دکمه برای انتخاب مقدار زمان (1.2، 3، 12 یا 30). برای تنظیم زمان، ابتدا واحد زمان را انتخاب کنید و سپس مقدار زمان را با چرخاندن دکمه تنظیم کنید. برای اطلاعات بیشتر در مورد نحوه تنظیم زمان، به راهنمای فنی مراجعه کنید.

  در نهایت، تایمر را روشن کنید و از عملکرد آن لذت ببرید. تایمر دارای دو نشانگر LED است: یکی برای نشان دادن وضعیت تغذیه و یکی برای نشان دادن وضعیت خروجی. برای اطلاعات بیشتر در مورد نشانگرها، به راهنمای نصب مراجعه کنید.



  پایه های تایمر H3CR-A8

  تاریخچه تولید تایمر توسط شرکت OMRON

  – امرن در سال 1933 به عنوان شرکت تولیدی برق تاتیسی تاسیس شد و از آن زمان با ارائه راه حل ها و تکنولوژی های نوآورانه، صنعت را حمایت کرده است.

  – امرن در دهه 1950 از جمله اولین شرکت هایی بود که در ژاپن تایمرها، رله ها، سوئیچ ها و سایر قطعات ضروری برای عملکرد خودکار دستگاه های تولید را توسعه داد. به این ترتیب، امرن با اتوماسیون فرآیندهای تولید، به گسترش لوازم خانگی، خودروها و سایر محصولاتی که زندگی مردم را غنی می کنند، کمک کرد.

  – امرن در سال 1960 تایمر بدون تماس اول در جهان را ابداع کرد که باعث ایجاد ماشین های پیشرفته ای شد که قادر به تولید انبوه بدون خرابی یا سایش بودند.

  – امرن در سال 1972 اولین تایمر دیجیتال در جهان را معرفی کرد که دارای تنظیمات دقیق زمان عملیاتی بود.

  – امرن در سال 1988 تایمر چند منظوره h3cr را روانه بازار کرد که دارای چهار حالت عملیاتی مختلف بود: تاخیر روشن، تاخیر خاموش، چشمک زن و بازه.

  – امرن در سال 1998 تایمر h5s را به عنوان اولین تایمر سالانه در جهان عرضه کرد که قابلیت کنترل زمانی 24 ساعته، هفتگی و سالانه را داشت.

  – امرن در سال 2015 تایمر کتابی h3dk را به عنوان تایمر چند منظوره با قابلیت های مختلف روانه بازار کرد

  امرن همچنان با تولید و توسعه تایمرهای آنالوگ و دیجیتال با کیفیت بالا و قابلیت های متنوع، به بهبود بهره وری در صنعت تولید و زندگی روزمره مردم کمک می کند.

  تایمر امرن H3CR-A8 هشت پایه 24 ولت

  تایمر آنالوگ H3CR-A8 در انواع 4 عملگره با 8 پین و 6 عملگره با 11 پین تولید می شود. این تایمر دارای طیف گسترده ای از برنامه های کاربردی است و امکان انتخاب محدوده زمانی از پنل جلویی را دارد.
