کنتاکتور F225 اشنایدر 225 آمپر 110 کیلووات بوبین 220 ولت AC

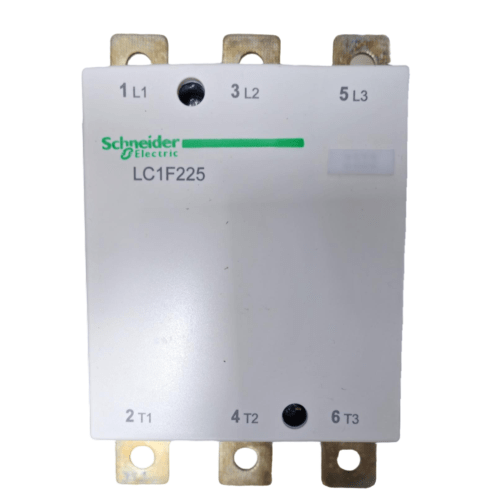

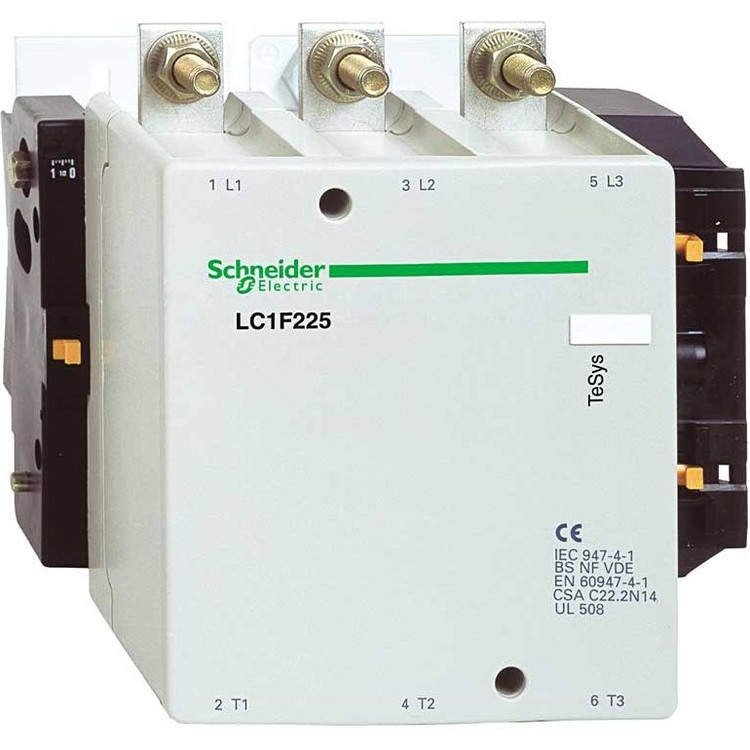

مشخصات اصلی کنتاکتور سه پل اشنایدر LC1F225M5

یکی از پر کاربردترین تجهیزات برای فرمان به مدارهای الکتریکی کنتاکتور است. قطع و وصل مدارهای الکتریکی صنعتی توسط کنتاکتورها که بوبین آنها خاصیت مغناطیسی دارد انجام می شود. کنتاکتور در توان های مختلف طراحی و ساخته می شود. کنتاکتور اشنایدر با کد فنی LC1F225M5 از سری F است و به منظور کنترل موتور استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که تا جریان 225 آمپر، با ولتاژ کاری 690 ولت AC-3 و با توان 110 کیلووات در 400 ولت کار می کند. این قطعه مجهز به یک بوبین است که با ولتاژ 220 ولت AC در شبکه 50 هرتز کار می کند. اتصالات در این کنتاکتور توسط شینه های مسی برقرار می شود. سرعت عملکرد این محصول 2400 سیکل در ساعت است. این کنتاکتور تا دمای 55 درجه سانتیگراد به خوبی کار می کند و از کیفیت و دوام بالایی برخوردار است. بوبین این تجهیز به صورت کشویی در کنتاکتور قرار گرفته و به طور کلی نصب و تعمیر آن در صورت نیاز، ساده است. همچنین اکسسوری هایی شامل بوبین، پلاتین و کنتاکت کمکی برای این قطعه تعبیه شده که به طور مجزا قابل سفارش گزاری هستند. تولید این کنتاکتور متوقف شده و با کد LC1F255M7جایگزین شده است. کنتاکتور اشنایدر دارای گواهینامه چندگانه (IEC, UL, CSA, CCC, EAC, Marine) و منطبق با استانداردهای سازگار با محیط زیست (RoHS/REACh) است.

قدرت قطع كنتاكتور:

به منظور انتخاب کنتاکتور مناسب براي بارهای الکتریکی، باید باری را که قرار است کنتاکتور قطع و وصل کند مشخص کنیم. این مشخصات شامل توان، ولتاژ، جریان و ضریب قدرت است. انتخاب کنتاکتور بر اساس نوع جریان و موارد کاربرد آن انجام می شود. کنتاکت های کنتاکتور باید تحمل جریان راه اندازي، جریان دائمی و جریان هاي اتصال کوتاه لحظه اي را در مدار داشته باشند. لازم به ذکر است که مشخصات کنتاکتور روي بدنۀ کنتاکتور یا در کاتالوگ آن قید شده است.

 بخش های مختلف کنتاکتور:

1  - قسمت نگهدارنده کنتاکت هاي ثابت (این قسمت داراي درجه عایقی استاندارد است)
2  - قسمت نگهدارنده کنتاکت هاي متحرك (این قسمت داراي درجه عایقی استاندارد است)
3  - صفحه ثابت جهت نصب قسمت هاي مختلف کنتاکتور روي آن
 4 - کنتاکت های ثابت و متحرك

کنتاکتور دو نوع کنتاکت دارد که شامل کنتاکت باز (NO) و کنتاکت بسته (NC) است. نامگذاری کنتاکت ها با توجه به وضعیت کنتاکتور در حالت قطع و وصل می باشد.

5 -  سیم پیچ یا بوبین کنتاکتور از نوع AC یا DC ساخته می شود.

6 - ترمینال هاي ورودي و خروجی به منظور اتصال سیم ها و کابل ها استفاده می شود. در کنتاکتورهای سری F اتصال ورودی و خروجی کنتاکتور بوسیلۀ شین های مسی انجام می شود.
7 - هستۀ آهنی متحرك با خاصیت مغناطیسی که توسط یک سیم پیچ مغناطیس می شود و موجب جذب قسمت ثابت می شود و عمل قطع و وصل کنتاکت ها انجام می شود.
8 - قسمت کنترل جرقه که مانع از پرتاب جرقۀ حاصل از قطع و وصل کنتاکت ها به بیرون می شود.

نکته: به منظور جلوگیري از لرزش ناشی از فرکانس در هستۀ کنتاکتورهای AC از یک حلقۀ اتصال کوتاه استفاده می شود.
