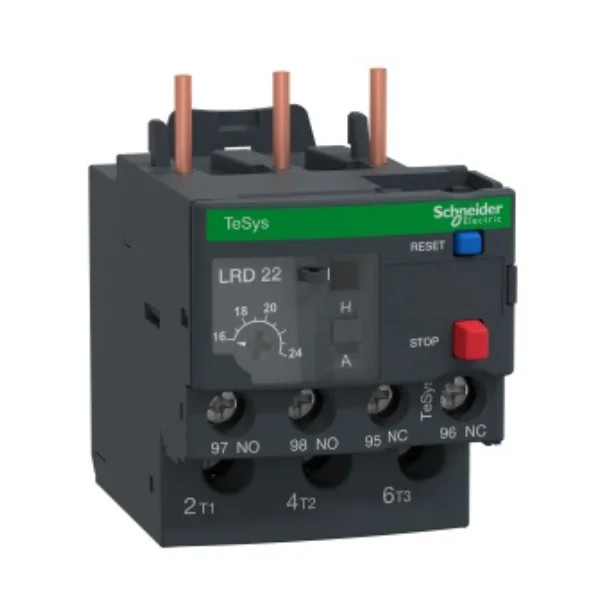

بی متال طرح اشنایدر الکتریک 16 الی 24 آمپر( چینی) مدل LRD22

اشنایدر الکتریک Schneider Electric

( Schneider Electric) یک شرکت تجهیزات الکتریکی فرانسوی چندملیتی است که دفتر مرکزی آن در شهر روی ملمزون فرانسه قرار دارد و بخشی از سهام آن در بازار بورس یورونکست معامله می‌شود. شرکت اشنایدر الکتریک در سال ۱۸۳۶ توسط جوزف اوژن اشنایدر و آدولف اشنایدر تأسیس شد. این شرکت در زمینهٔ مهندسی برق و تولید تجهیزات الکترونیکی و الکتریکی،تجهیزات تولید، توزیع و انتقال انرژی الکتریکی فعالیت می‌کند.

کلید بیمتال اشنایدر

اساس کار بی متال اشنایدر یا رله حرارتی توجه به تفاوت ضریب انبساط طولی است که در این کار، اثر عبور جریان اضافه بار کنتاکتور قطع می شود و این باعث حفاظت از موتور می گردد. پس نقش بی متال ها برای محافظت از موتورهای الکتریکی است که در تابلوهای برق استفاده می شوند.

بی متال ها به دو صورت دستی و اتوماتیک عمل می کنند و برای اطمینان از عملکرد صحیح آنها به صورت گرم و سرد مورد آزمایش قرار می‌گیرد. بر اثر عبور جریان از بی متال ،دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است، دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود. در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود. کلید بیمتال اشنایدر در دو سری D و F و برای در رنج‌های مختلف جریان طراحی می‌شود. یکی از مدل‌های کلید بی متال اشنایدر سری D، بیمتال اشنایدر 17 تا 25 آمپر LRD22 می‌باشد.



بیمتال اشنایدر 17 تا 25 آمپر LRD22

بیمتال اشنایدر سری D رنج جریان از 0.16 تا 150 آمپر را پوشش می‌دهد. بیمتال اشنایدر LRD22 برای رنج جریان 17 تا 25 آمپر طراحی شده است. نقش این کلید بیمتال حفاظت از موتور و کلاس اضافه بار حرارتی آن 10 آمپر است. ولتاژ اسمی عملیاتی بیمتال اشنایدر 17 تا 25 آمپر LRD22 برابر با 690 ولت و درجه حفاظت آن IP20 می‌باشد. بیمتال اشنایدر 17 تا 25 آمپر LRD22 که مطابق استاندارد‌های بین‌المللی نظیر GB/T14408.5 تولید می‌شود، رنج دمایی از منفی 20 تا مثبت 60 درجه سانتیگراد را تحمل می‌کند. از دیگر مشخصه‌های بیمتال اشنایدر LRD22 می‌توان به آستانه قطع جریان آن اشاره کرد، که به مانند سایر بیمتال‌های سری D برابر با Ir 1.14 (با خطای 0.06) است. خوش‌نامی برند اشنایدر در تولید تجهیزات برق صنعتی، طراحی استاندارد و رنج دمایی گسترده، این رله را به یک انتخاب مطمئن برای تجهیزات صنعتی تبدیل کرده است.
