شستی استپ اشنایدر مدل xb4ba42

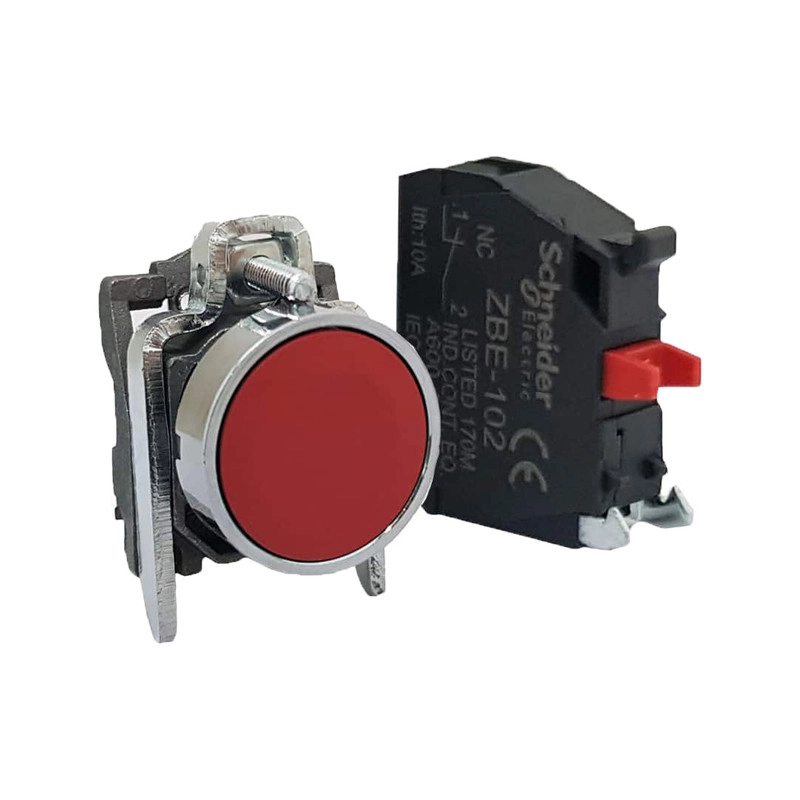

پوش باتن اشنایدر الکتریک سری Harmony XB4 دامنه محصولات اشنایدر الکتریک در تولیدات با نام سری Harmony XB4، شامل پوش باتن های فلزی، سوئیچ ها (سلکتور سوئیچ ها) و چراغ سیگنال ها به همراه ترکیبی از ویژگی هایی هم چون سادگی نصب، انعطاف پذیری و مقاومت، برای پاسخ گویی به اکثر کاربردهای صنعتی طراحی و تولید شده اند. شرکت اشنایدر با محصولات سری XB4 یکی از جامع ترین دامنه محصولات موجود در بازار را در زمینه کلیدهای فشاری یا پوش باتن ها، سلکتور سوئیچ ها و چراغ سیگنال ها ارائه می دهد و از نظر مقاومت و عملکرد برای اکثر کاربردهای صنعتی مناسب است. پوش باتن فلزی قرمز اشنایدر الکتریک با کد فنی XB4BA42 از سِری Harmony XB4 با بدنه فلزی و در رنگ قرمز با بازگشت فنری به منظور شروع و یا توقف یک دستگاه و یا فرمان دادن به آن به کار می رود. برخی مشخصات فنی پوش باتن فلزی قرمز اشنایدر XB4BA42 دامنه جریان عملکرد این پوش باتن در ولتاژهای AC شامل 120، 240 و 600 ولت (مطابق AC-15) به ترتیب برابر با 6، 3 و 1.2 آمپر است. این نکته قابل ذکر است که با افزایش ولتاژ، جریان عملیاتی Ie از 6 آمپر در 120 ولت کاهش یافته و به 1.2 آمپر در 600 ولت می رسد. البته جریان DC قابل تحمل بسیار کمتر است. در ولتاژهای DC شامل 125، 250 و 600 ولت (مطابق با DC-13)، جریان عملکرد Ie به ترتیب برابر با 0.55، 0.27 و 0.1 آمپر است. جنس اتصالات به کار برده شده در این محصول از آلیاژ نقره (Ag/Ni) است. درجه حفاظت در برابر برخورد اجسام سخت یا (IK) برای این محصول طبق استاندارد بین المللی IEC 50102، IK06 است. درجه حفاظت IK06 بدین معناست که پوش باتن XB4BA42 در برابر جسم 0.5 کیلوگرمی از فاصله 20 سانتی متر با انرژی 1 ژول، توان تحمل ضربه را دارد. پوش باتن ها به لحاظ عملکرد به صورت دائمی و لحظه ای هستند. پوش باتن XB4BA42 از نوع لحظه ای و عملکرد آن به صورت بازگشت فنری است. این محصول از طریق فشار دادن با انگشت عمل می کند و هم زمان با تحریک و فعال سازی شستی از حالت بسته به حالت باز تغیر وضعیت می دهد و با برداشتن دست به حالت اول خود یعنی بسته NC باز می گردد. تعداد کنتاکت های کمکی به کار رفته در XB4BA42، یک کنتاکت NC است. همان طور که می دانید ترمینال های 22-21 مربوط به کنتاکت NC است
