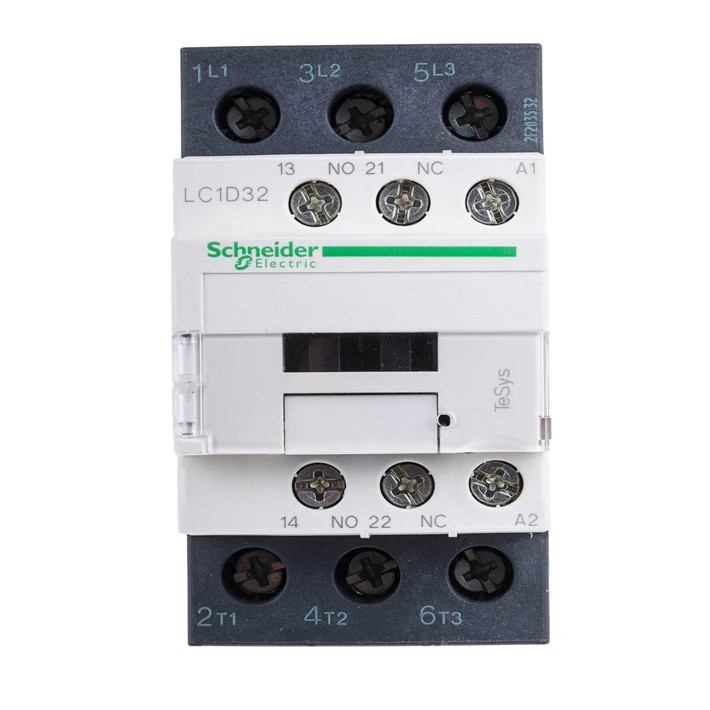

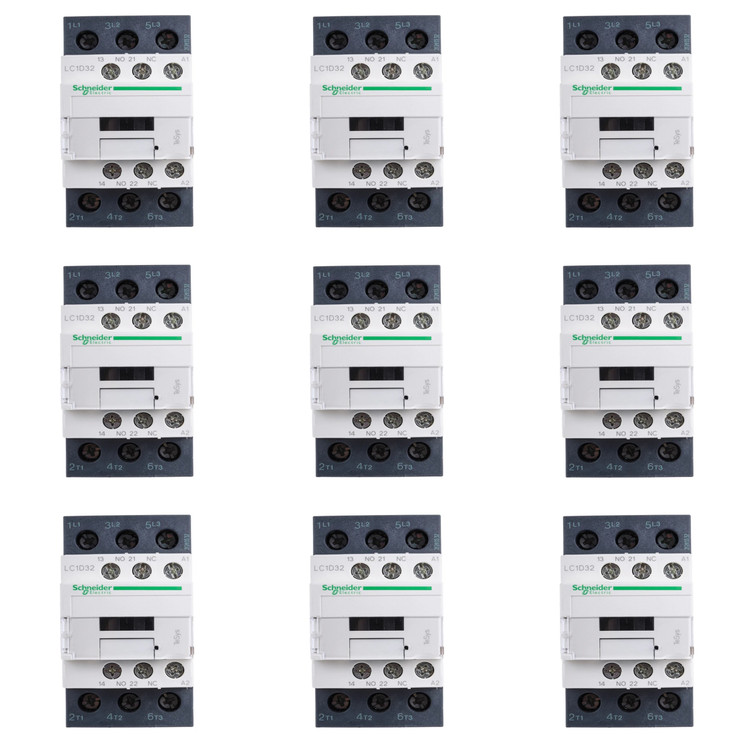

کنتاکتور 25 آمپر اشنایدر بسته ۱۰عددی LC1D25M7

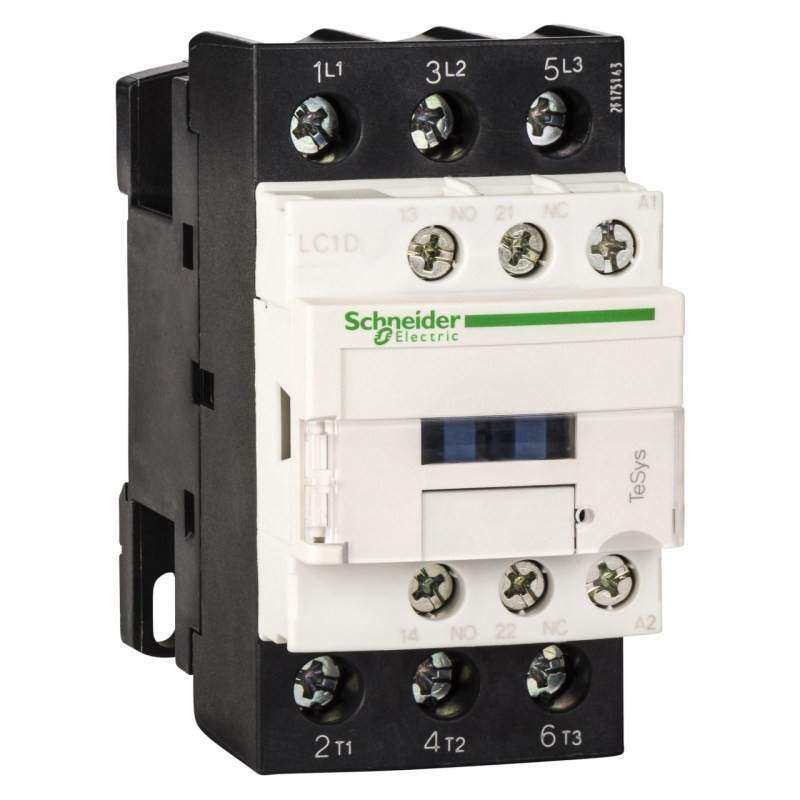

 کنتاکتور 32 آمپر اشنایدر بوبین 220 ولت AC با کد LC1D32M7

کنتاکتور LC1D32M7 از سری D با ولتاژ بوبین 220 ولت AC با رنج جریان 32 آمپر در نوع سه فاز، مناسب استفاده در حوزه‌های مرتبط با اتوماسیون صنعتی است. کار اصلی این کلید مغناطیسی، قطع و وصل مدارهای برقی و الکتریکی در دفعات بسیار زیاد است. یکی از موارد مهم در خرید کنتاکتور مناسب، در نظر گرفتن جریان و ولتاژ تغذیه مورد نیاز براساس نوع کاربری و نیاز آن می‌باشد. توان موتور الکتریکی مناسب و هماهنگ جهت کنترل در هنگام راه اندازی توسط کنتاکتور LC1D32M7 در محدوده 15 کیلووات است.

مشخصات فنی کنتاکتور اشنایدر سری D با کد LC1D32M7

• ولتاژ تغذیه بوبین 220 ولت AC
• سری کنتاکتور D
• با جریان اسمی 32 آمپر
•  دارای کنتاکت‌های کمکی باز و بسته 1NO + 1NC
• ولتاژ ورودی 380 ولت در نوع سه فاز
• رنج مصرفی AC-1 ،AC-3 ،AC-4 ،AC-3e
• دارای سه عدد کنتاکت قدرت NO
• مقاوم در برابر جریان اتصال کوتاه
• ولتاژ عایق اسمی 690 ولت مطابق استاندارد IEC60947
• ظرفیت تحمل ولتاژ ضربه‌ای 6 کیلووات
• دوام و عمر مکانیکی 15 میلیون سیکل
• دوام برقی و الکتریکی 1.65 میلیون سیکل در AC-3
• فرکانس مدار فرمان 50 و 60 هرتز
• دارای ترمینال پیچ دار (مدار فرمان پشتیبانی از کابل 1 الی 4 میلی‌متر مربع)
• ترمینال پیچ دار (مدار قدرت پشتیبانی از کابل 1.5 الی 10 میلی‌متر مربع)
• میزان گشتاور محکم کردن پیچ (مدار فرمان تا 1.7 نیوتن‌متر و مدار قدرت رنج 2.5 نیوتن‌متر)
• برخورداری از استانداردهای IEC ،UL ،CSA ،DNV ،RINA
• با کلاس حفاظتی IP20
• دمای کاری 40- الی 60+ درجه سانتی‌گراد
• ارتفاع استاندارد نصب تا رنج 3000 متر
• ابعاد محصول (عرض × ارتفاع × عمق ) 92 × 85 × 45
• وزن محصول 0.375 کیلوگرم
• دارای نشان پایداری و هماهنگ با محیط زیست (فاقد متریال خطرناک و جیوه‌ای( براساس RoHS و REACH)
• امکان بازیافت براساس دستورالعمل WEEE از اتحادیه اروپا
• مقاوم در مقابل گرما و حرارت با استاندارد IEC و IACS E10
• مقاوم در مقابل شعله V1 منطبق با استاندارد UL 94
• تولید کشور فرانسه
• برند محصول اشنایدر

مزایای اصلی کنتاکتور اشنایدر با کد LC1D32M7

• کارکرد ایمن و عمر کاری بالا
• هماهنگ با تجهیزات جانبی و افزودن کنتاکت کمکی
• با طراحی فشرده و COMPACT
• بدون محدودیت نصب در فضاهای کوچک و داخل تابلو برق
• نصب و استفاده راحت با اطمینان بالا
• قابل دسترس در ایران از طریق نمایندگی‌های فروش اشنایدر
• قابل استفاده در محیط سخت و پیچیده کارخانه‌ها با تغییرات دما
• دارای عایق اسمی بر اساس استاندارد IEC60947-4-1
• گارانتی 18 ماهه نمایندگی SCHNEIDER

کاربردهای کنتاکتور اشنایدر SCHNEIDER

• سیستم تهویه
• سیستم‌ها و تجهیزات پمپاژ
• کنترل بر بارهای اهمی، بار موتور
• در تابلو برق برق صنعتی
• کنترل موتور الکتریکی در نوع سه فاز با بازه توان 15 کیلووات

اجزا و قطعات کنتاکتور D32 اشنایدر

کنتاکتور به عنوان تجهیز مصرفی و کاربردی در صنعت برای قطع و وصل مدار به‌صورت مانیتورینگ و کنترل از راه دور (مغناطیسی) کارایی دارد. این کلید از قسمت‌های مختلف تشکیل شده است که در ادامه به شرح آن‌ها می‌پردازیم.

• بوبین قطع و وصل: این قطعه با قطع و وصل جریان برق موجب قطع و وصلی کنتاکتور می‌شود. بوبین در مدل سیم پیچ باز و وکیوم ساخته می‌شود در مدل بوبین وکیوم، سیم پیچ مشاهده نمی‌شود و مدل سیم پیچ باز در سری‌های D9، D32 و D40 به کار رفته است.
• پلاتین‌های فرمان (اصلی و فرعی): بخش مهم کنتاکتور مربوط به؛ پلاتین است که دارای دو قسمت ثابت و متحرک می‌باشد. پلاتین این تجهیز از جنس نقره است و کیفیت مناسبی دارد. امکان تعویض پلاتین در کلید کنتاکتور فراهم است.
• کنتاکت یا تیغه کمکی فرمان: این قطعات جانبی برای فرستادن سیگنال کنترل به مدار فرمان کارایی دارند و با عملکرد کنتاکتور (قطع و وصل) تغییر می‌کنند. کنتاکت‌ها در نوع باز و بسته NO و NC وجود دارد.

                           کنتاکتور چینی می باشد
